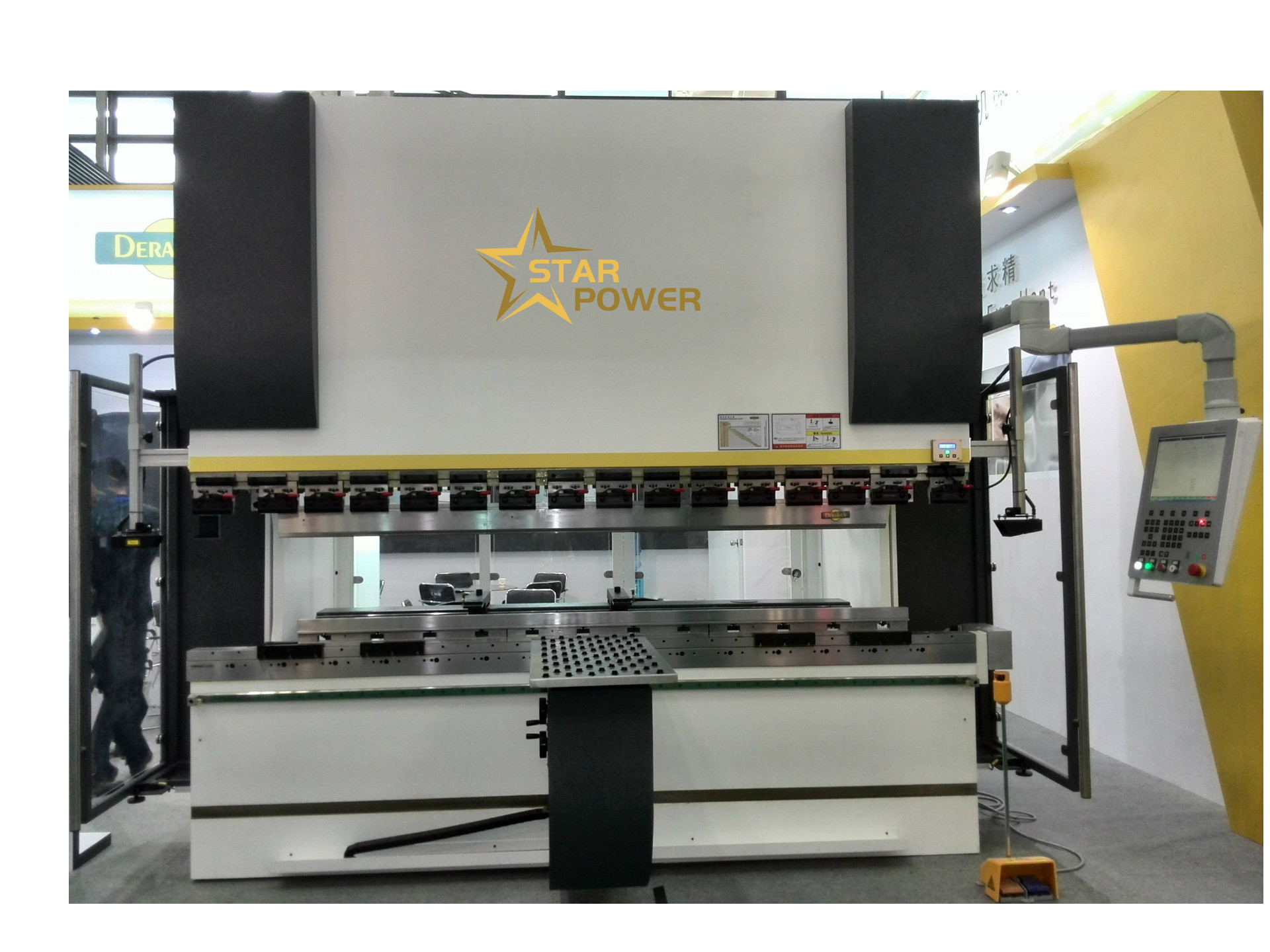

63Ton2,5m CNC gięcia maszyny do produkcji zlewów kuchennych
FBT-63T / 2500 Skręcony wałek zsynchroniczne gięcia CNC
dokument techniczny
1. parametr techniczny:
| Model maszyny | FBT -63T/2500 |
| Siła nominalna | 630 kN |
| Długość gięcia | 2500 mm |
| Odległość między kolumnami | 2000 mm |
| Głębokość gardła | 300 mm |
| ruch przesuwny | 100 mm |
| wysokość otwarta | 685 mm |
| SLider, szybko. prędkość | 100 mm/s |
| Prędkość zwrotu suwaków | 80 mm/s |
| Prędkość pracy suwaka | 10 mm/s |
| Moc silnika głównego | 50,5 kW |
| Przejazd tylnego bloku na osi X | 500 mm |
| Csystem kontroli | TP10S |
| Cosi kontrolnych | 2 Oś |
| Rodzaj stołu roboczego | Stolik roboczy o samym środku |
2. funkcja Wprowadzenie
1,100,2-calowy ekran dotykowy HD: niskie zużycie energii, wysoka wydajność, intuicja i prostoty.
2, inteligentny system operacyjny: pełne funkcje, humanizowany, intuicyjny, prosty i łatwy w nauce, maksymalnie
skrócenie cyklu szkolenia operatora.
3. ręczne szybkie ustawianie pozycji poszczególnych produktów.
4Funkcja programowania kąta.
5- Funkcja bezpośredniego programowania.
6Kontrola pozycji suwaków i pomiar pozycji suwaków z wysoką precyzją.
7Automatyczne obliczenie wartości rozciągania blachy.
8, tylne przyciąganiewfunkcja gięcia.
9, prostą funkcję modyfikacji parametrów, oraz dwa sposoby wyboru trybu korekcji.
10Funkcja magazynowania produktów: 100 programów produktów (każdy program produktu ma 20 procedur) i rozszerzone zgodnie z wymaganiami.
11. regulowana wysokość powrotu suwaków: wysokość otwarcia suwaków w każdym procesie gięcia można zaprogramować niezależnie, aby poprawić wydajność produkcji.
12System sterowania: TP 10 S
2. butelka olejowa: uszczelnienie Japonia NOK, przy użyciu technologii walcowania, najcieńsza powłoka powierzchni może również osiągnąć 0,12 mm, z wysoką odpornością na zużycie.
3. Każdy element ramy przyjmuje stalową strukturę spawaną płytką, po zabiegu hartowania i trzęsienia starzenia się, wyeliminować deformacje spowodowane naprężeniem spawania i naprężeniem obróbki,i zapewnić dokładność i trwałość narzędzi maszynowych.
4. kadłub przyjmuje integralną strukturę spawaną dla łatwego transportu. Całe przetwarzanie dużej maszyny wiercenia podłogi może zapewnić dokładność narzędzia maszynowego.
5Rękowiec, suwak i inne ważne elementy są analizowane przez oprogramowanie analizy elementów skończonych ANSYS w celu zapewnienia niezawodności narzędzia maszynowego.
6Cylindry na obu końcach umieszczone są na obu kolumnach, aby napędzać suwak bezpośrednio; więc maszyna jest prosta i sztywna.
Ślizgacz jest synchronizowany siłą wału skrętu i może wytrzymać pewne częściowe obciążenie; ślizgacz przyjmuje strukturę ramy, silną sztywność,
Wysoka wytrzymałość i niewielka deformacja.
7. Górna forma jest wyposażona w górny mechanizm kompensacji dokładności żelaza nachylonego do formy, który może sprawić, że element pracy osiągnie wysoką dokładność gięcia
8. Wartości biegów tylnych i przejazdu suwaków są wyświetlane na ekranie wyświetlacza
9Ten system hydrauliczny może zrealizować szybki spadek zjeżdżalnika, powolny spadek, zwiększenie prędkości gięcia, szybki powrót i awaryjne zatrzymanie zjeżdżalnika w procesie wzrostu i spadku.
10Elektryczne sterowanie jest scentralizowane i niezawodne, w szczególności w następujący sposób:
Urządzenia zasilania znajdują się w kadłubie, które są sterowane i realizowane za pośrednictwem ekranu dotykowego panelu sterującego.
Wyposażony w przełącznik stopniowy, który można obsługiwać poprzez bezpośrednie gięcie, wygodne i szybkie.
Przeciążenie i zwarcie silnika są chronione przez przełącznik powietrza.
11. Materiał: 42 CrMo
4. konfigurować
| 1 | system sterowania numerycznego | TP10S |
| 2 | system ciśnienia hydraulicznego | Haimen Xinli-XINLI |
| 3 | Silnik | Yao da |
| 4 | pompy biegów | HONGYI |
| 5 | urządzenia elektryczne | Schneider; Omron |
| 6 | źródło | Tajwan; Ming Wei |
| 7 | składniki uszczelnienia | Japonia NOK |
| 8 | pleśń | obróbki cieplnej masowej |
| 9 | ||
| 10 |
5Szczegóły dostawy:
1. Hydrauliczneblachy metaloweMaszyna do gięcia CNC, model: FBT-63T / 2500mm jeden zestaw
2Przykłady przypadkowe:
| 1 | podłogi | 1zestaw | |
| 2 | tylny blok | 4 sztuk | |
| 3 | pedał stóp | 1sztuk |
3Narzędzia przypadkowe:
| 1 | pistolet olejowy | 1sztuk | |
| 2 | Specjalny klucz do maszyny | 1 zestaw |
5Warunki, jakie muszą być zapewnione przez użytkowników do użytkowania maszyny narzędzia
1Zasilanie: 380 V ± 10%, 50 HZ.
2Temperatura otoczenia: 5~38°C (temperatura robocza).
3. wilgotność otoczenia: wilgotność względna wynosi 20 ~ 80% RH.
4Trzymaj się z dala od silnych wibracji i interferencji elektromagnetycznych.
5Żadnych szkodliwych i żrących gazów, pyłu.
6Czas dostawy wynosi 15-20 dni.
