| Okres trwania procesu | Wprowadzenie procesu | maszyna | Obraz maszynowy | Rozmiar maszyny | powierzchnia podłogi | moc (Kw) |
Konsumpcja | Wymagane operatorzy | Pojemność (dańna produkcja) ) |
|||
| Długość ((m) | Szerokość ((m) | zużycie energii (Kwh) | materiał do zużycia | |||||||||

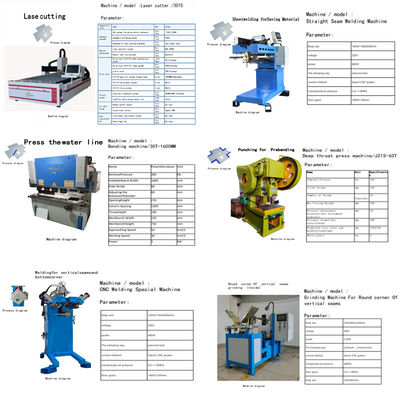

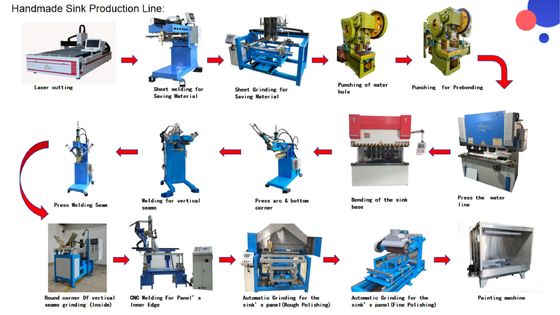

| Proces 1 | Cięcie laserowe cewki stali | Linia do cięcia laserowego |  |
12000x2600x1950 mm | 17 | 2.6 | 45 | 160 | - | 2 | ||
| Proces 2 | Spawanie arkuszy do oszczędzania materiału | Maszyna do spawania z prostym szwem | |
1400x1100x2000 mm | 1.4 | 1.1 | 0.4 | 2 | 1 | |||
| Proces 3 | Szlifowanie arkuszy w celu oszczędności materiału | Maszyna do szlifowania arkuszy | |
2250x1550x1800 mm | 2.3 | 1.6 | 3.2 | 15 | 1 | |||
| Proces 4 | Perforacja otworu wodnego | Głębokie gardło Prasownik/J21S-40T | |
1500x1200x2000 mm | 1.5 | 1.2 | 4 | 15 | 1 | |||
| Proces 5 | Walka w ciosy | Maszyna do tłoczenia głębokiego gardła/J21S-63T | |
1700x1400x2200 mm | 1.7 | 1.4 | 4 | 15 | 1 | |||
| Proces 6 | Naciśnij linię wodną. | Maszyna do gięcia/30T-1600MM | |
2600x1400x2000 mm | 2.6 | 1.4 | 3 | 18 | 1 | |||
| Proces 7 | Zgięcie podstawy zlewu | Maszyna do gięcia/63T-2500MM | |
2800X1700X2350MM | 2.8 | 1.7 | 5.5 | 18 | 1 | |||
| Proces 8 | Naciśnij łuk i dolny róg | Dwa w jednym zintegrowane maszyny do tłoczenia szwów i kątów | |
1300x750x2000 mm | 1.3 | 0.75 | 2.3 | 10 | 1 | |||
| Proces 9 | Słodzenie szwów pionowych i dolnego rogu | Specjalna maszyna do spawania CNC | |
1400x1100x2000 mm | 1.4 | 1.1 | 0.4 | 2 | 1 | |||
| Proces 10 | Okrągły róg Szlifowanie szwów pionowych (wewnątrz) | Maszyna do szlifowania okrągłego narożnika szwów pionowych | |
2550x850x2200 mm | 2.6 | 0.85 | 2.3 | 10 | 1 | |||
| Proces 11 | Naprawić brakujące narożniki panelu | Specjalna maszyna do spawania CNC (do naprawy paneli) | |
1100x850x1450 mm | 1.1 | 0.85 | 0.4 | 2 | 1 | |||
| Proces 12 | Słucie CNC do wewnętrznych krawędzi paneli | Specjalna maszyna do spawania CNC wieloosiowej (dla wewnętrznej krawędzi panelu) |
|
1700x1400x1600 mm | 1.7 | 1.4 | 1.3 | 7 | 1 | |||
| Proces 13 | Szlifowanie do paneli zlewów | Maszyna do szlifowania (rodzaj pasów szlifowych) | |
2500x1400x1700 mm | 2.5 | 1.4 | 3 | 12 | 1 | |||
| Proces 14 | Szlifowanie do płyty zlewu (powierzchnia lusterka) | Maszyna do szlifowania | |
3000x1400x1700 mm | 3 | 1.4 | 3 | 12 | 1 | |||
| Proces 15 | Malowanie dolnej części zlewu | Urządzenia do malowania ręcznego | |
2200X1800X1600 mm | 2.2 | 1.8 | 4.5 | 18 | 2 | |||
| Proces 16 | Suszenie po malowaniu | Piekarnik suszący | |
13000X1000X1600 mm | 13 | 1 | 30 | 200 | 2 | |||
| Całkowita powierzchnia podłogowa ((Włącznie z odległością pomiędzy nimi i trasą transportu):>65m ((Długość) x 10m (( Szerokość) | Całkowite zużycie energii: Około 500Kwh/dzień | Pracownicy potrzebni: 22 osoby, w tym backman | dzienna moc: 500 zlewów | |||||||||
